Week 5 - OS Design Principles and System Calls
Operating System Description

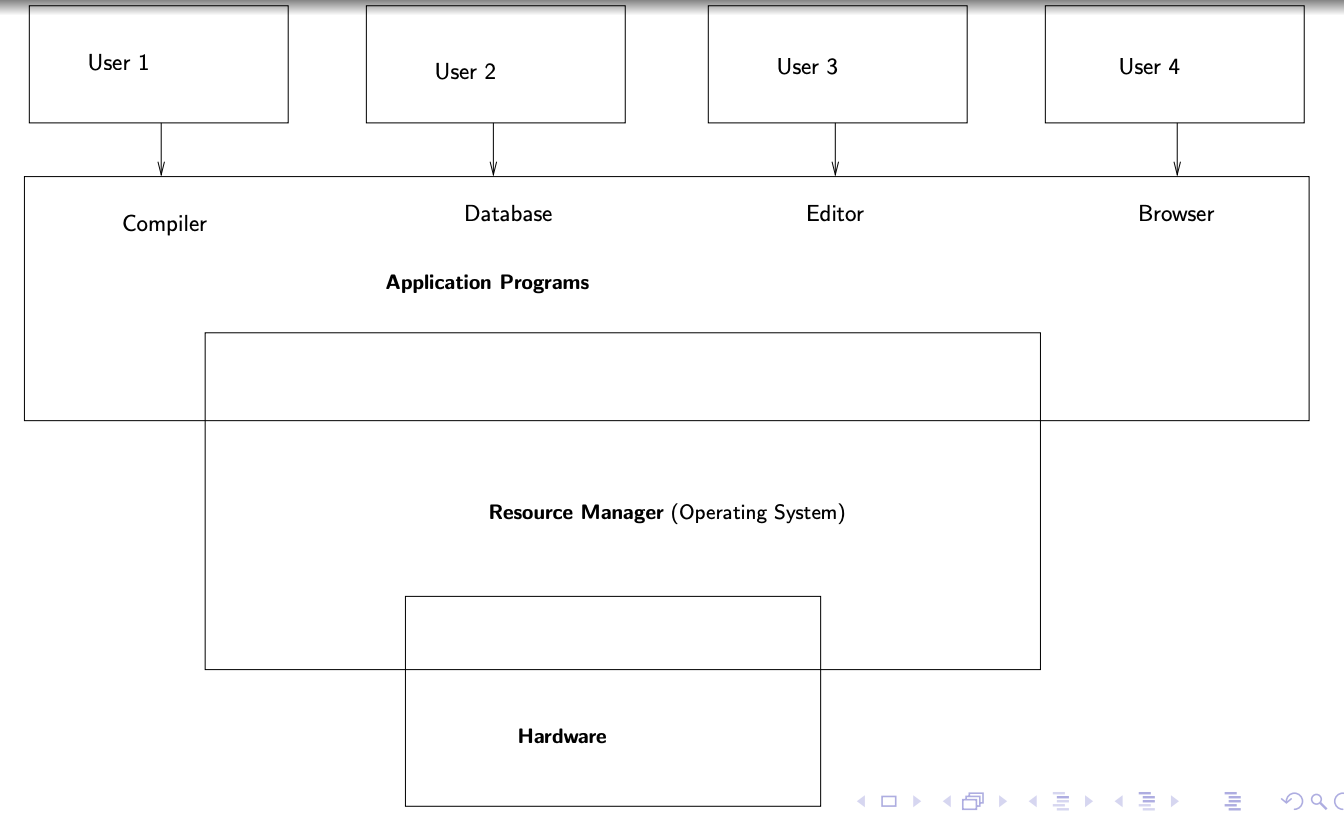

- A program that acts as an intermediary between a ‘user’ of a computer and the computer hardware
- The one program that is at all times running on the computer, with all else being systems programs and application programs
OS work as:
- Resource Allocator: Manages all hardware resources and decides between conflicting requests for efficient and fair resource use (e.g. accessing CPU, disk or other devices)
- Control System: Controls execution of programs to prevent errors and improper use of the computer (e.g. protects one user process from crashing another)
OS Basic Building Blocks
Bootstrap
Bootstrap在开机或者重启的时候加载，通常存在ROM / EPROM，被称为固件(firmware, BIOS Basic Input/Output System)。
Bootstrap用于初始化系统的各个方面，比如探测已连接设备，检查内存错误
Bootstrap会加载操作系统kernel并开启其运行。

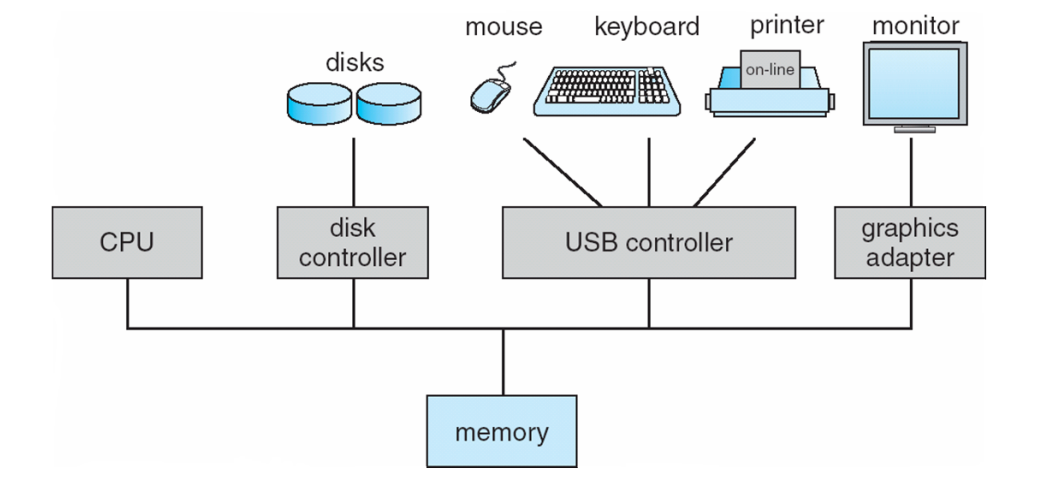

System Structure
Device Controllers是电脑内部的部件，需要链接外部资源。
Bus（总线）链接CPU，controller和memory
OS Kernel在CPU内跑，通过controllers管理设备。
IO设备和CPU可以execute concurrently（CPU不需要等待键盘输入所有内容）。并发是通过interrupt实现的。
每个controller负责一种特定的设备类型
每个controller有一个local buffer，例如通用数据的内存存储 与/或 控制寄存器。
CPU和设备交流数据的方法是，把数据从main memory移到controller buffers，把数据从buffers移到memory。例如，写数据到屏幕，读取鼠标坐标
IO操作指的是外部设备把消息存到/拿消息从 controller的buffer。
controller通知CPU它已经完成操作，通过
interrupt。
Interrupts
- Interrupt可以以多种方式实现，但通常是以interrupt vector来实现的
- interrupt vector是内存中的一个保存部分，用来追踪哪个interrupt对应哪个interrupt Service Routine的地址，当发生终端的时候，os会根绝interrupt vector table去找到对应的ISR,并执行
- 对于每个interrupt，OS运行适当的Interrupt Service Routine去处理。
- 中断指令的地址被保存，以便在中断完成后可以恢复处理。
- 软件程序也可以产生interrupts，通过system calls，例如，当一个错误出现的时候会发生system call。由软件生成的中断称为trap。

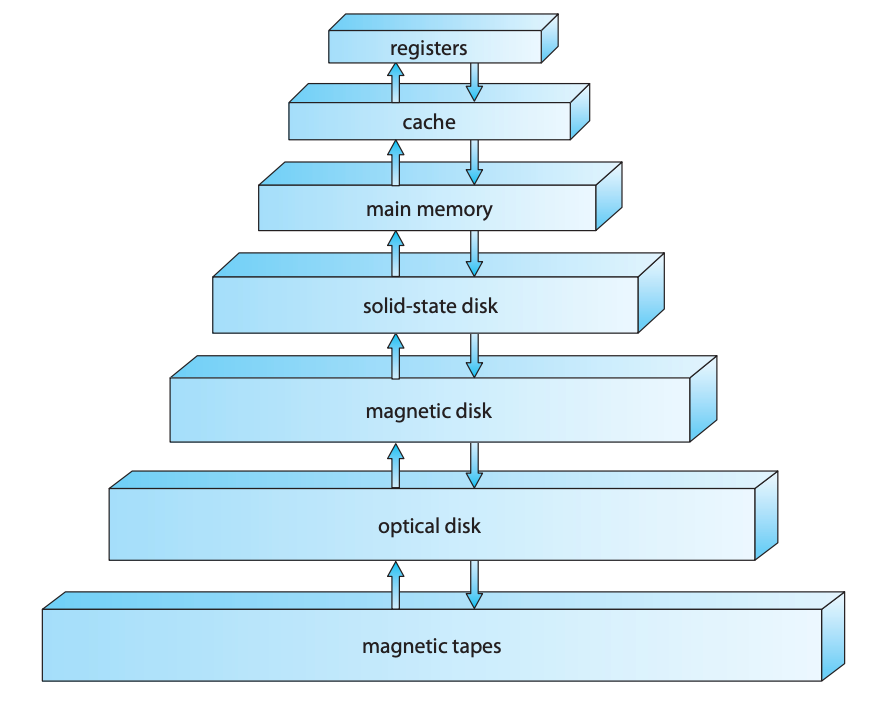

Storage
- Main memory - CPU能直接访问的唯一大存储介质
- Secondary storage - 提供大的non-volatile（不易挥发）的存储容量
- 例如磁盘
- 碟片表面被分为tracks（磁道），而后被分为sectors（扇区）
- disk controller决定了device和conputer的交互
OS Service

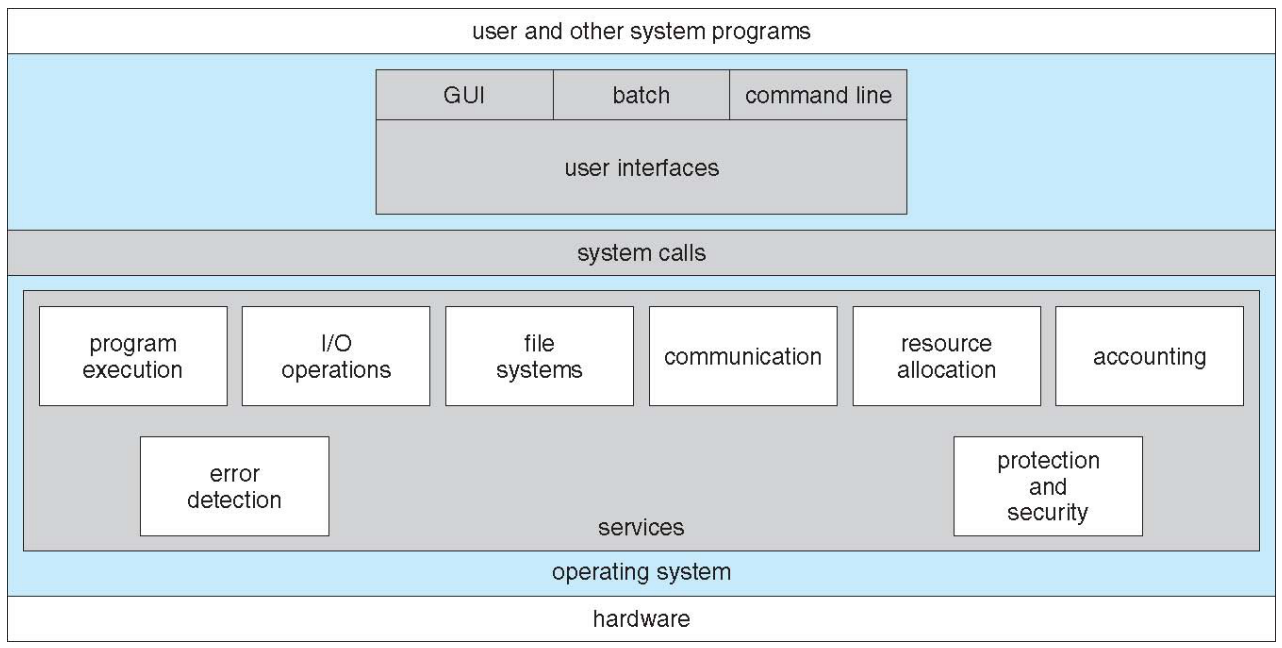

带Service的OS架构
注意到，system call是基于services的
gui，batch和command line是在user interfaces之上的，因为这三种都是某种user interfaces。
batch就是批处理，其在user interfaces之上是因为它是一种用户向系统提交指令的一种方式。
Interfaces：与OS的交互
用户通过interfaces与OS间接交互，例如GUI或者command line
Processes通过向OS kernel发起system call来与OS交互。为了稳定性，这些calls不是对kernel functions的直接call。
Processes Services
- program excution: OS必须能够载入一段程序到内存并运行，结束运行，正常结束或者异常结束。
- IO operations：运行的程序可能需要IO，可能涉及到文件（与disk IO）或者IO设备。
- file system manipulation：programs需要能够读写文件 or 目录，创建删除，搜索，list，权限管理。
- interprocess communication(IPC)：允许processes共享数据通过message passing或shared memory
OS Services
- Error handling: 对错误处理，比如除0，尝试读取首先内存区域，设备故障
- Resource allocation：进程可能会竞争资源，例如CPU，memory，IO
- Accounting：统计能力，比如使用了多少磁盘空间？使用了多少网络带宽？
- Protection and Security：多用户系统的权限控制，并发程序不互相影响
System Call
- 是OS提供的Services的编程接口（打开文件，读取文件等）
- 一般用C写
- 一般用high level的API进行访问，而不是直接进行system call
- 常用的API：Win32 for Windows，POSIX for UNIX like system

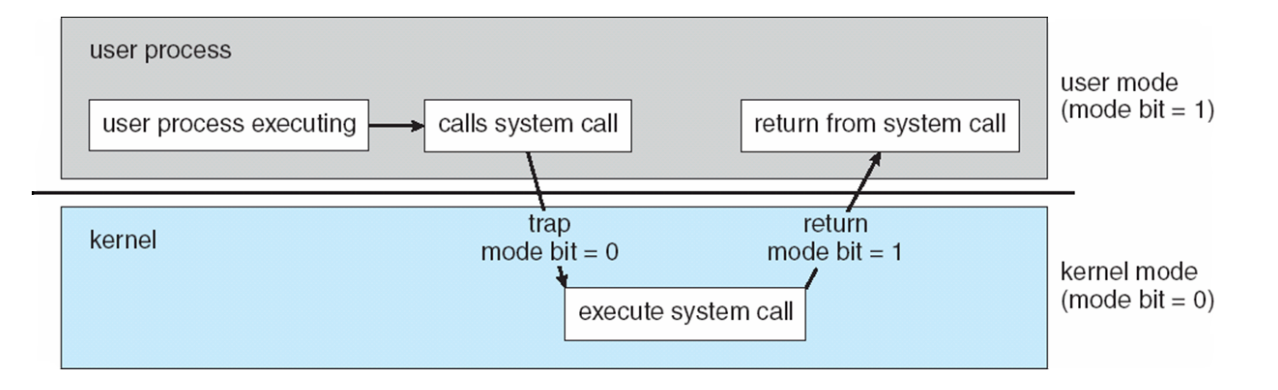

- API允许程序在不获取root privileges的情况下访问内核，它会将user mode转化为kernel mode
<figure><img src="https://cdn.jsdelivr.net/gh/indexss/imagehost@main/img/image-20240405005246153.png" alt="" width="375"><figcaption></figcaption></figure>
<figure><img src="https://cdn.jsdelivr.net/gh/indexss/imagehost@main/img/image-20240405005330191.png" alt="" width="375"><figcaption></figcaption></figure>
user mode和kernel mode的例子：
想象你在一家公司工作：
用户模式：
- 工作范围限定：你作为一名员工，有你的办公桌和电脑。你可以在你的电脑上进行各种工作，比如写报告、发送电子邮件等。但你不能更改办公室的安全系统或者修改其他员工的工作记录，因为这超出了你的权限。
- 申请特殊权限：如果你需要进入公司的服务器房间（一个受限的区域），你需要向管理人员提出请求。如果他们批准了你的请求，他们会陪你进入或代你完成任务。
内核模式：
- 管理层权限：管理人员有更多的权限。他们可以进入服务器房间，更改安全设置，访问所有员工的工作记录等。
- 严格的规则和审核：尽管管理人员有更多的权限，但他们在行使这些权限时仍然受到公司政策和法律的约束。即使是CEO，也不能随意查看员工的个人信息或者更改财务记录，他们需要有合法的理由，并且通常需要其他形式的审核或同意。
对于文件有以下的system calls（是POSIX提供的system call API）
- open: 在操作系统中注册文件，必须在对文件进行任何操作前进行。会返回一个文件描述符，是一个index into the list of open files maintained by the OS
- read: 读数据
- write：写数据
- Close：De-register

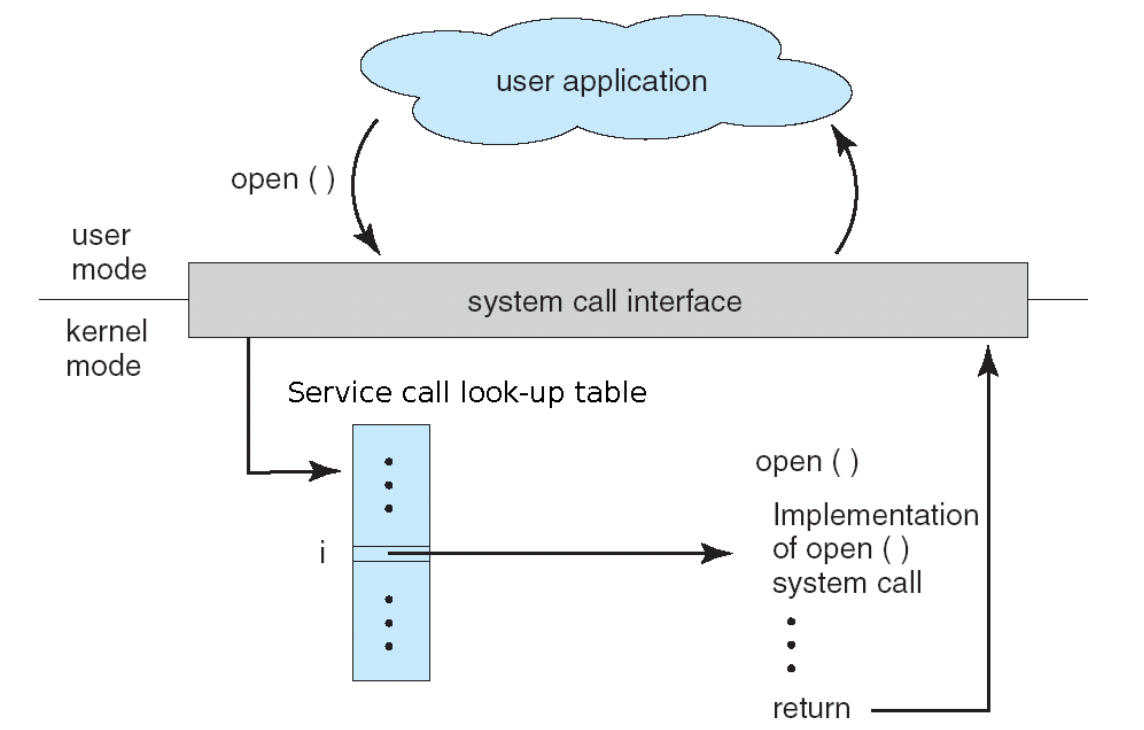

Trap
用户进程通过call一个在standard C library中名为system call wrapper function。这个wrapper function发起一个low-level的trap指令（汇编中）用来从user mode切换为kernel mode。wrapper function只用来发起system call，没有别的作用。
在这之中会有一些magic。为了解决无法从user mode调用kernel mode函数的问题，在发出trap instructions之前，会在一个众所周知的地方（rigister，stack）中存储一个索引，然后，一旦切换到kernel mode，这个index就会被用来查找内核的服务函数，进行调用。某些函数调用可能需要参数，这些参数可以通过寄存器传结构体指针。
OS Architecture

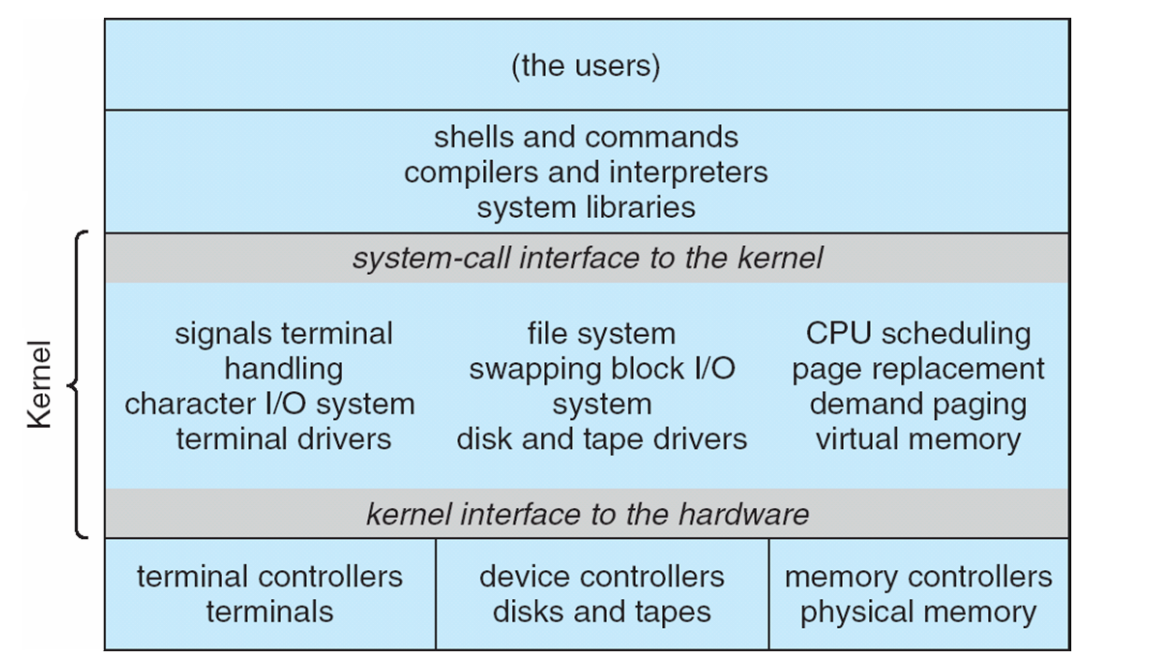

Traditional UNIX

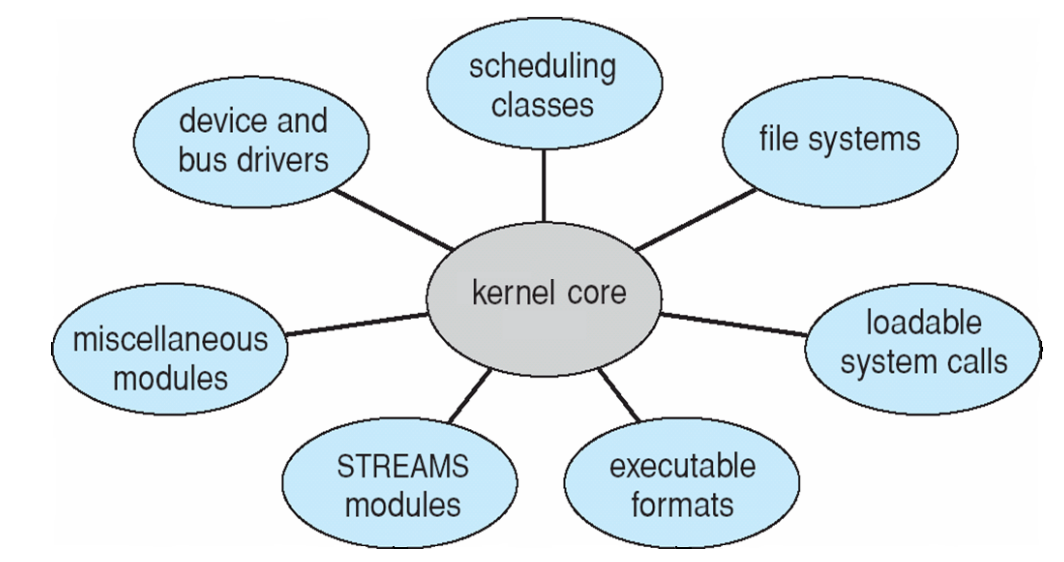

模块化kernel
大多数现代操作系统实现了模块化kernel，使用类似面向对象的方法，每个核心组件都是独立的，它们通过已知接口相互通信。
可以在内核中按需加载，因此您可以下载新的设备驱动程序到您的操作系统并在运行时加载，或者当插入设备时加载。
总的来说，类似于分层架构，但更加灵活，因为所有需要驱动程序或内核功能都不需要编译进内核二进制文件。
但注意，这些separation of modules是逻辑层面的，而不是显示层面的，因为所有的kernel code在同一个特权地址空间内运行，所以你可以写一个删除其他module的module。
这有益于微内核架构。
Microkernel
微内核设计就是尽可能把原来在kernel mode中运行的内容转移到user space，例如文件系统，设备驱动
其通信使用message passing
- 例如，硬盘设备的设备驱动程序可以在用户空间中运行所有逻辑
- 但是当它需要直接与硬件通信时，使用特权I/O端口指令，它必须向内核发送请求这样做的消息。
好处：
- 更容易扩展
- 更容易迁移
- 更可靠（如果设备驱动程序失败，它可以重新加载）
- 更安全，因为内核代码少不复杂，因此不太可能出现1安全漏洞
- 系统可以从device driver中恢复，这通常会在Windows中引起“蓝屏死机”，在Linux中引起“内核恐慌”。
坏处：
- 用户空间到内核空间的性能开销通信

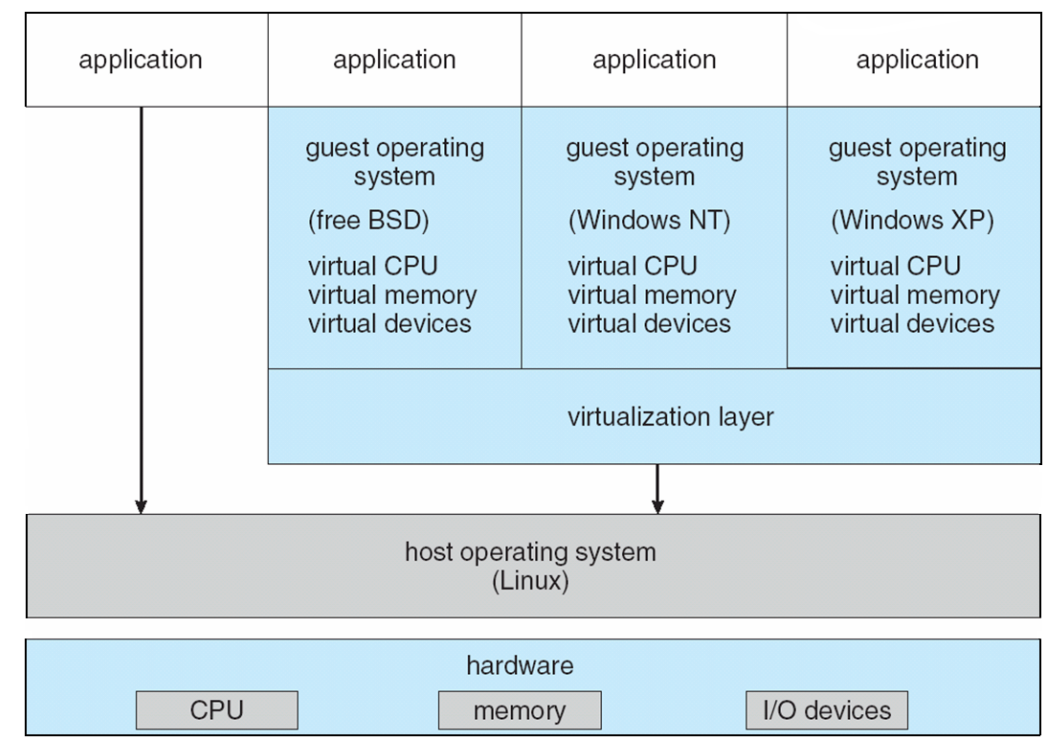

Virtual Machines
- 虚拟机允许在一个操作系统中运行另一个操作系统
- 虚拟机提供与底层裸硬件相同的接口
- 操作系统主机创建了一个假象，即一个进程拥有自己的处理器和（虚拟）内存。
- 每个客人都会提供一个（虚拟）底层计算机的副本，因此可以在Linux上安装例如Windows 10 作为客人操作系统。
Linux Device Drivers
设备驱动程序是一种允许其他程序通过controller与外部设备进行交流的软件。
设备驱动程序在kernel mode下运行（某些设备管理软件可能会在用户模式下运行，但通常这些不会被称为“驱动程序”）。
用户视角
每个设备驱动在/dev目录下都有一个特殊的文件与之关联，通过五个系统调用与设备交互：
open：使设备可用。read：从设备读取数据。write：向设备写入数据。ioctl：在设备上执行操作（可选的）。close：使设备不可用。
内核视角
- 每个文件可能有与之相关联的函数，当对应的系统调用被执行时，这些函数会被调用。
linux/fs.h文件列出了所有可对文件执行的操作。- 设备驱动至少实现了
open、read、write和close这几个函数。
自动设备识别
目前，我们已经看到了设备如何通过显式方式添加和使用
而如今，设备的自动识别很重要。这需要适当的硬件支持。
例如，每个设备响应唯一的vendor（制造商） id and product id当被探测（prbed）时。对于一些特定的devices（USB），设备还会响应种类（usb-storage）
每个设备驱动程序都保留一个列表，列出它负责的设备和类型。
所有的设备相关信息都在/sys文件系统下，是user space.
kernel会跟踪这个信息：
- 在OS中，一个kernel中的special program会在boot time遍历所有的驱动，记录下每个设备的id和类型。
- 对于每个找到的device，kernel给userspace发送信息
- userspace的特殊程序（udev）在/dev中生成对应的条目，加载合适的模块
设备分类
内核还跟踪
- 设备的物理依赖：例如链接到USB-hub上的设备
- 总线：处理器和一个或多个设备之间的通道。可以是物理的（例如pci，usb），也可以是逻辑的。
- 设备类型：例如键盘，鼠标
驱动的interrupts handling
- 设备发送interrupt
- CPU选择合适的handler
- Handler处理interrupt：两个重要任务
- 要传输到/从设备的数据
- 唤醒等待数据传输完成的进程
- 中断处理程序清除设备的中断位，这对下一个中断到达是必需的
中断处理时间必须尽可能短
数据传输快，其余处理慢
⇒ 将中断处理分为两半：
顶半部由中断处理程序直接调用
仅在设备和适当内核缓冲区之间传输数据，并安排软件中断以启动底半部
底半部仍在中断上下文中运行并完成剩余的处理（例如通过协议栈工作和唤醒进程）
总结
内存管理
- 管理有限资源十分重要
- 每个进程需要隔离memory
- 如果memory需求太高，那么需要swap
- 通过查询paging和segmentation去达到这一点
- 需要硬件支持
内核编程
- 内核对所有资源都能访问
- 和用户进程有分别的内存区域
- 有两种内核代码。
- 处理终端的内核代码
- 通过system call为用户进程服务的
驱动
驱动实现了open read write close with common structure.

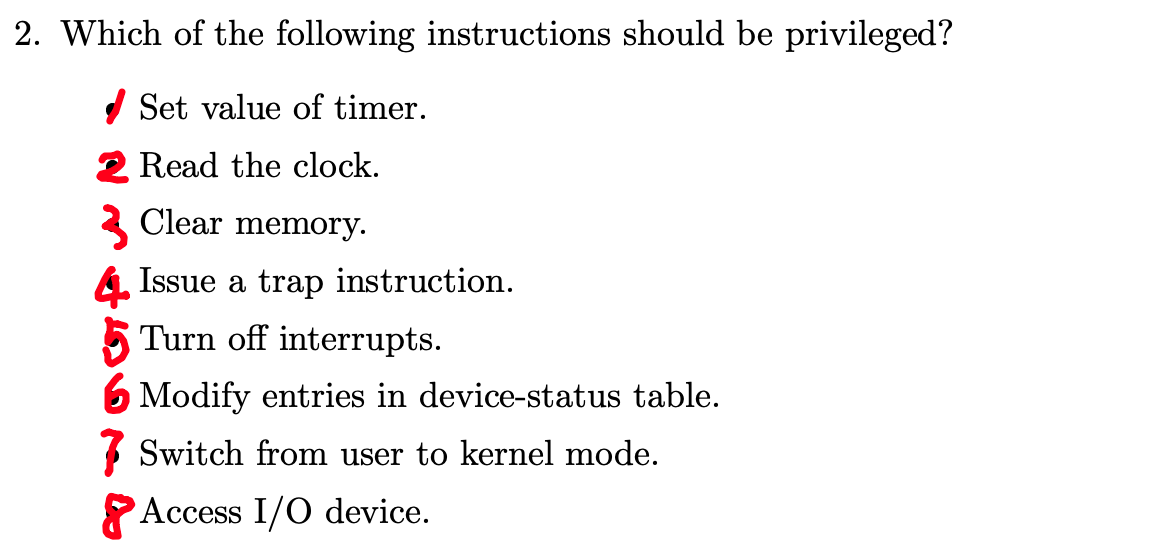

Practice Problems

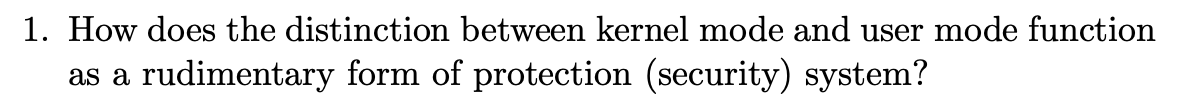

Commands executed in kernel mode have no restrictions, while operations that may affect security cannot be executed in user mode.
1 3 5 6 7 8 (4?)
The kernel runs all the time, hence any leaked memory will never be recovered. If there is insufficient memory left, the OS will crash.

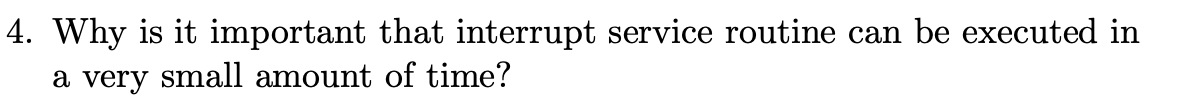

Some interrupts are typically disabled while interrupts are processed. A long interrupt processing time increases the danger of losing other interrupts.

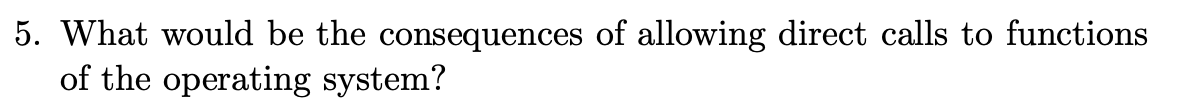

The security and safety mechanmisms enforced by the OS may be bypassed, resulting in illegal data access or system crashes.
\
